Принцип работы кондиционера

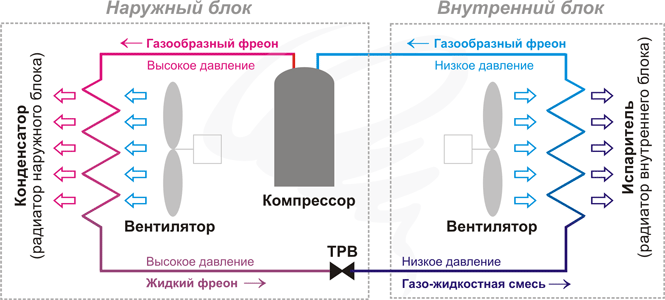

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим схему кондиционера на примере сплит-системы:

Основными узлами любого кондиционера являются:

Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.

Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).

Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).

ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.

Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Подробнее об устройстве кондиционера рассказывается в следующем разделе — Конструкция кондиционера.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 - 5 атмосфер и температурой 10 - 20°С.

Компрессор сжимает фреон до давления 15 - 25 атмосфер, в результате чего фреон нагревается до 70 - 90°С и поступает в конденсатор.

Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 - 20°С выше температуры атмосферного воздуха.

Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 - 5 атмосфер и фреон остывает, часть фреона может при этом испариться.

После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).
